Relay

Relay adalah salah satu komponen eletronik yang biasanya digunakkan untuk energise komponen-komponen yg memiliki voltage input yang tinggi dengan mengunakan voltage supply yang kecil ia dikenali sebagai "switching method" dalam englishnya… dengan relay kita boleh menghasilkan pelbagai litar contohnya litar forward-reverse,valve dan macam2 lagi. Relay dikategorikan dengan keupayaan voltage untuk energise atau mengaktifkannya... Bermacam-macam jenis relay wujud contohnya 5v,12v,24v..

Kebiasaan Contact Relay mempunyai 2 keadaan:-

-Normally open= dimana arus/voltan masih terputus diantara contact(open circuit) apabila kita tidak energisekn coil(utk hasilkan magnetic field)..apabila relay aktif, Contact relay akan bersambung(short circuit).

-Normally closed=dimana contact terus bersambung(short circuit) dan apabila relay energise, litar akan terputus(open circuit) dan arus/voltan tidak akan mengalir.

nota:utk setiap contact relay.. pin utk common  adalah punca voltage nye..

+ve=voltan positive

-ve=voltan negative

NO=normally open

NC=normally closed

C=common

Shematic relay dalam proteus:

Mari test relay ni gune software proteus..:



Contoh litar normally-open:-

 Bila switch  ditekan litar akan close dan motor akan berjalan..knknkn..hehe

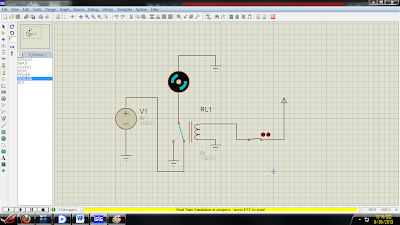

 Contoh litar normally-close:-



Nota:so bila kita tekan litar akan open so motor akan berhenti..
